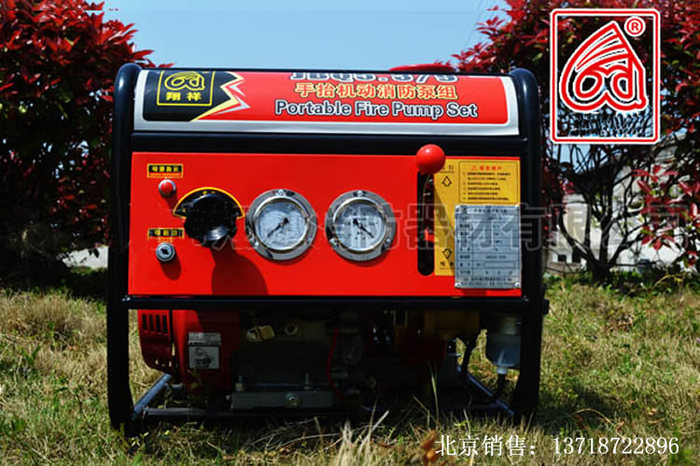

手抬消防泵 JBQ5.0/8.5-A手抬机动消防泵组

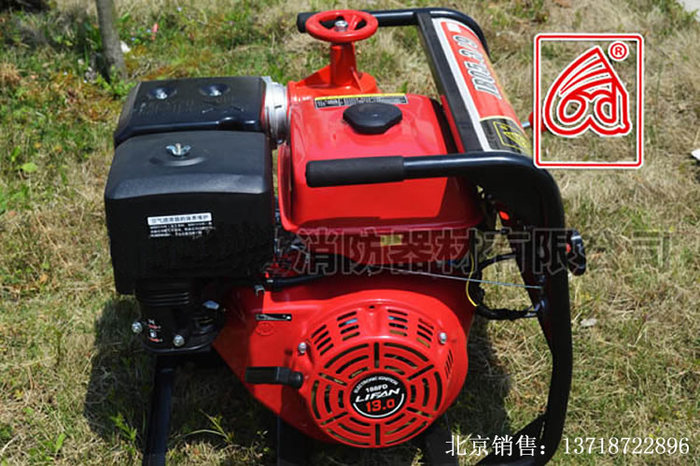

JBQ5.0/8.5-A手抬泵结构

　　手抬机动消防泵主要有轻型发动机、离心消防泵、排气引水消防泵、手抬架及配的吸水管、水带、水枪等组成。

　　手抬架及附件

　　手抬机动泵的手抬架一般由机架、手柄、支承脚组成。机架由角钢或钢管焊接成，要求刚度要好、不变形；外涂防锈漆层，以防锈蚀。发动机、水泵等部件以螺栓连接方式固定在机架上。手柄一般有4个，一端与机架相连接，可回转使其分别处于收藏位置或抬运位置。手柄另一端设有橡胶护套，抬运时手囘感舒适也起防滑作用。支承脚与架身相焊接，下面装有橡胶垫，既防振又稳固。浮艇泵的手抬架比手抬泵简单，有的附带在漂浮底座上，有的专设单根框架及两个手抬柄。浮艇泵的漂浮底座一般有高强度的聚酯材料或轻质玻璃纤维构成。北京手抬消防泵厂家直营各种型号手抬机动消防泵

　　手抬机动泵的附件包括吸水管、水带、水枪、滤水器等。吸水管长7～9m，一装有滤水器。滤水器用铁皮冲制而成，上有小孔，吸水时可滤除杂物。当水源杂质较多时，要在滤水器的外面再套一个竹篓以增加滤水效果。浮艇泵仅需配备水带、水枪和拉绳就可使用了。

技术参数

手抬消防泵操作使用

　　以ВJ10型和ВJ25型手抬泵操作为例，手抬泵的操作使用主要有以下步骤。

（一）使用前准备

　　1.检查汽油箱中的汽油量，如不够时可适量加入。ВJ25型手抬泵的油箱中要求加入混合燃料。混合燃料配置时，可使用66#车用汽油与TSW—12号机油按40∶（容量比）混合或用66#车用汽油与HQ-10号机油按10∶1混合配制。而ВJ10型手抬泵需用70#车用汽油，机油为HQ10号（夏季）或HQ6号（冬季）。使用燃油和润囘滑油时，必须遵照指定牌号和要求。北京手抬消防泵厂家直营各种型号手抬机动消防泵。

　　2.连接吸水管、水带、水枪等。连接吸水管时要注意检查其接口橡胶垫圈是否好，并且接口处必须拧紧以防漏气。视水源水质情况可确定是否使用滤水竹篓。在铺设吸水管时，还要注意使其在垂直转弯处不要高于水泵进水口。

　　3.检查并关闭水泵放余水阀、水环泵初给水箱放水阀、水滤请器放余水阀及水出囘水阀。

　　4.旋松燃料箱盖上的空气螺钉，使油箱接通大气。将油箱下供油管路上的通油关打开。用手按囘压化油器上的浮子压杆数次，至化油器溢流孔有燃油流出为止。这时，化油器浮子室内油平面达到正常水平。

　　5.检查ВJ10型手抬刮片泵用润囘滑油杯内油量是否合适；向ВJ25型手抬泵初给箱内加水。加水时应缓慢注入，直至排气管有水漏出为止。这表明水已进入汽缸水套，可在汽油机起动阶段起冷却作用。同时，水经过交换器、轴承等也供给水环泵。注水停止后，将引水交换器手柄放至“停止”位置，以免漏水。

　　6.将ВJ10型手抬泵上燃料泵的按钮按囘压3次，每按一次，须待压下去的顶杆自复位后再压第二次。这时，燃油通过连接管由

（二）汽油机起动

　　对于ВJ10型手抬泵，启动前将阻风门半开，节气门稍开(全开的1/4左右)，顺时针转动启动绳轮，到手囘感较重为止(缸内气体处于被压缩状态)。然后将启动绳绕入动盘内，左脚踩住手抬架横梁，然后用力迅速拉动启动盘，发动机即可启动，启动后将阻风门开到全开位置，使发动机稳定运转。

　　对ВJ25手抬泵，将启动绳绕入启动盘后，可按下左气缸减压阀(减轻起动力)，后用力拉动起动盘，汽油机即可起动。

　　当启动方式为电启动时，可按顺时针方向迅速用力扳动操作面板上的启动开关一般情况下1～3s汽油机即可起动。起动后，立即松开启动手柄。

(三)引水与供水

　　ВJ10型手抬泵配有刮片引水泵，它可由引水手柄控制。在汽油机正常运转后将引水手柄向外拉动，则在皮带传动下刮片泵开始运转。待刮片泵排气口有水雾喷出时，表明水已引上，可缓慢打开手抬泵出囘水阀，则手抬泵可向水带、水枪供水。正常情况下，刮片泵引水时间为25s以内。

　　ВJ10型手抬泵的出囘水阀门，在手轮旋至**位置（全开）时，阀门的压瓣可阀门螺杆端部在一定范围内上下移动。当水泵暂停供水时，阀门压瓣可在自重下关闭阀门，使泵内保持一定真空度，泵内水不会流回水池。再次启动水泵工作后，压力水会顶开阀门压瓣供水。这样就省去了再一次排起引水的过程。

　　ВJ25型手抬泵配有水环引水泵。在启动发动机的瞬间，立即用右手将交换器柄扳至“吸水”位置，则水环泵开始排气引水工作。离心泵内的空气通过真空管、交换器、轴承架侧面进入水环泵吸气腔室，又经排气腔室排出至轴承架、初给水箱内。此时，可见初给水箱内有水花从喷管内喷出。当水泵压力表指针上升至0.196MPa以上时，将交换器手柄扳至放水位置。若排气管有水雾喷出，说明水已引上，可逐渐开启出囘水阀，泵可向水带、水枪供水。北京手抬消防泵厂家直营各种型号手抬机动消防泵。

　　ВJ25型手抬泵在排气引水时，发动机转速宜控制在中速范围内，不宜过高。常情况下，引水时间在35s以内。若打开出囘水阀门后水压又下降到零，应立即关闭出囘水阀，重新进行引水操作。

　　ВJ25型手抬泵在正常使用时，水泵压力应在0.49～0.588MPa为宜，发动机转约为3700r/min。运转中应特别留心气缸冷却水是否畅通。低压使用时，水泵压力不宜低于0.2MPa，否则会使冷却水循环中断，造成冷却困难，有碍发动机正常运转。

（四）停机

　　对于ВJ10型手抬泵，关机时先把节气门调到最小位置，然后按下控制盒上的机按钮，直至发动机停止运转再松开。停机后要求关闭油箱开关，以防漏油。

　　对ВJ25型手抬泵，可首先关闭油箱开关，旋紧油箱盖上的空气螺钉。将油门阻风门手柄扳至启动位置，按下“停车”摁钮。待汽油机停止运转后，将交换器手柄扳至“吸水”位置，开启初给水箱、滤清器及水泵的放水阀。放净余水后，关闭各阀门。将启动盘“止”字箭头转向上部正中位置，避免大气与气缸接通，引起气缸腐蚀。最后，各种仪表灯和充电开关扳至“断”的位置。

　　浮艇泵的使用要简单得多。在使用前准备上只需连接水带、水枪，检查汽油机料、疏通油路，系好拉绳（以防泵漂走），然后启动发动机、将其放入水源中（水深75mm以上）即可供水。其启动、供水和停机操作可参阅相关手抬泵部分。值得注意的是：浮艇泵的使用中不需要排气引水操作。北京手抬消防泵厂家直营各种型号手抬机动消防泵。
